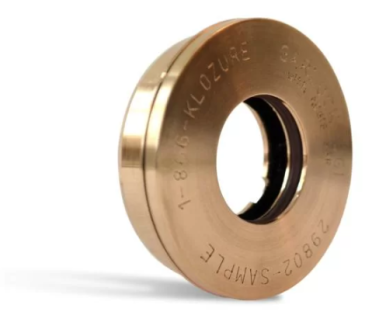

Garlock 갈록 SGi Bearing Isolator

Garlock SGi 베어링 아이솔레이터 (Bearing Isolator)

VFD(가변 주파수 드라이브) 제어 전기 모터용 샤프트 접지형 아이솔레이터

갈록의 SGi 베어링 아이솔레이터는 샤프트 접지를 위한 최상의 기능과 우수한 베어링 보호 기능을 통합한 제품입니다. SGi 베어링 아이솔레이터는 전기 모터를 위한 최적의 솔루션입니다.

Garlock 갈록 SGi Bearing Isolator

제조국: 미국

특징 및 장점 (Features and Benefits)

• 에너지 절감: 접촉식 립 씰(Lip seal)보다 적은 에너지를 소비합니다.
• 표준 준수: 안전 및 산업 제조 표준을 준수합니다.
• 비접촉식 래비린스 설계: 샤프트 드래그(저항)를 줄여줍니다.
• 베어링 수명 연장: 평생 베어링 보호 기능을 통해 평균 고장 간격(MTBF)을 늘려줍니다.
• 일관된 씰링 성능: 마모되지 않는 부품을 사용하여 시간이 지나도 씰의 특성이 저하되지 않습니다.
• IP 66 등급: 오염 물질은 차단하고 베어링 윤활유는 유지하도록 설계된 정밀 래비린스 구조입니다.
• 빠른 수리 시간(MTTR): 장비 오버홀 및 재조립 시 수리 시간을 단축합니다.
• 수리 비용 절감: 샤프트 그루빙(홈 마모) 및 씰 하우징 수리 필요성을 제거합니다.

​

사양 (Specifications)

• 접지 기술: AEGIS® 샤프트 접지 기술 적용
• 표준: IEEE 841-2001 표준 상회
• IP 등급: NEMA MG 1-2003에 따른 IP 65-66 등급 (SGi® 구성표 참조)
• 재질: API 610 준수 청동(Bronze) 구조 (표준)

​

구성 (Configurations)

• 플랜지형 (Flanged): 분할형(Split) 및 일체형(Solid)
• 무플랜지형 (Flangeless): 하우징 면 외부로 돌출되지 않음 (일체형)
• 표면 마운트형 (Surface Mount): 반경 방향 공간이 좁은 전기 모터용 (분할형 및 일체형)

​

추가 정보 (Additional Information)

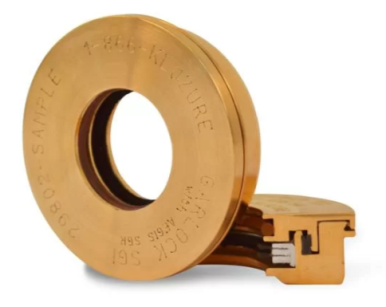

• 유니타이징 요소 (Unitizing Element): 특허받은 유니타이징 요소는 로터와 스테이터의 접촉을 방지합니다. 또한 작동 중 부품이 분리되어 조기 고장이 발생하는 것을 막아줍니다. 이 요소는 모든 KLOZURE 금속 아이솔레이터 설계에 통합되어 있습니다.
• 샤프트 접지 기술 (Shaft Grounding Technology): AEGIS® 샤프트 접지 기술을 통해 SGi는 모터에서 발생하는 누설 전류(Stray electric currents)를 처리할 수 있습니다. Garlock은 EST(Electro Static Technology)와 파트너십을 맺고 최상의 전기적 보호와 베어링 보호 기능을 하나의 씰인 SGi에 담아 제공합니다.

​
