Garlock GUARDIAN Bearing Isolator

전통적인 O-링을 파손시키는 진동과 정렬 불량의 원인인 로터(Rotor)와 스테이터(Stator) 간의 금속 접촉을 제거합니다.

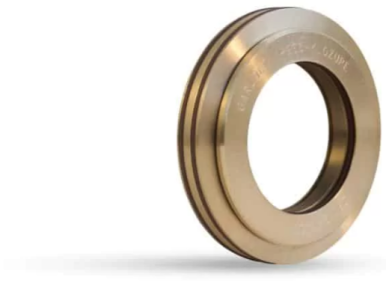

GUARDIAN 베어링 아이솔레이터는 가장 가혹한 조건에 놓인 펌프, 모터 및 베어링 지원 산업 장비에 대해 탁월한 베어링 보호 기능을 제공합니다.

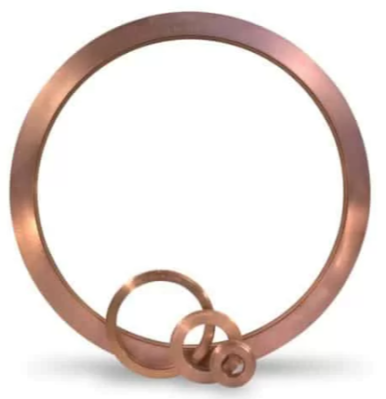

갈록은 대형 애플리케이션을 위해 12~24인치 규격의 GUARDIAN 베어링 아이솔레이터를 추가로 공급하게 되었음을 알려드립니다. 당사는 이를 GUARDIAN XL이라 부르며, 고객의 니즈를 돕기 위해 7일 이내의 리드 타임을 제공합니다.

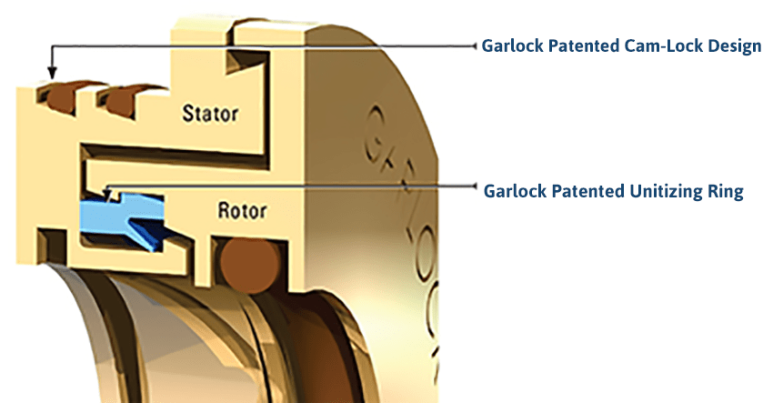

GUARDIAN 제품은 특허받은 캠-락(Cam-Lock) 설계와 유니타이징 링(Unitizing ring)으로 구성됩니다. 이 독특한 설계는 진동과 정렬 불량을 유발하여 기존 O-링을 갈아버리는 로터와 스테이터 간의 금속 접촉을 제거합니다.

Garlock 갈록 Guardian Bearing Isolator



Garlock 갈록 Guardian Bearing Isolator

제조국: 미국

특징 및 장점 (FEATURES AND BENEFITS)

• 손쉬운 수동 설치: 아버 프레스(Arbor press)가 필요 없습니다.
• 에너지 절감: 접촉식 립 씰(Lip seal)보다 적은 에너지를 소비합니다.
• 표준 준수: 안전 및 산업 제조 표준을 준수합니다.
• 비접촉식 래비린스(Labyrinth) 설계: 샤프트 드래그(저항)를 줄여줍니다.
• 베어링 수명 연장: 평생 베어링 보호로 평균 고장 간격(MTBF)을 늘려줍니다.
• 일관된 씰링 성능: 마모되지 않는 부품을 사용하여 시간이 지나도 특성이 저하되지 않습니다.
• 특허받은 Garlock® 유니타이징 링: 로터와 스테이터 사이의 금속 접촉을 차단합니다.
• IP 66 등급: 베어링 윤활은 유지하면서 오염 물질은 차단하도록 설계된 래비린스 구조입니다.
• 빠른 수리 시간(MTTR): 재조립 시 수리 시간을 단축합니다.
• 수리 비용 절감: 샤프트 그루빙(홈 마모) 및 씰 하우징 수리 필요성을 제거합니다.

​

사양 (SPECIFICATIONS)

• IEEE 841-2001 표준 상회
• IP 65-66 등급: NEMA MG 1-2003 준수 (다운로드 내 GUARDIAN™ 구성표 참조)
• API 610 준수: 청동(Bronze) 구조 (표준)
• 316 SS 구조: 요청 시 공급 가능

​

구성 (CONFIGURATIONS)

• 플랜지형 (Flanged): 분할형(Split) 및 일체형(Solid)
• 소형 단면 플랜지형: 0.188in(4.76mm)만큼 작은 공간에도 장착 가능
• 무플랜지형 (Flangeless): 하우징 면 외부로 돌출되지 않음
• 좁은 폭 무플랜지형
• 증기 터빈용 (Steam Turbine)
• 계단형 샤프트용 (Step Shaft): 샤프트에 턱이 있는 애플리케이션을 위한 맞춤형 설계
• 분할형 필로우 블록 하우징용
• 수직형 (Vertical): 상단 애플리케이션을 위한 수직 설계
• 표면 마운트형 (Surface Mount): 반경 방향 공간이 좁은 전기 모터용
• GUARDIAN™ XL: 표준 플랜지형 및 무플랜지형 대형 사이즈

​

추가 정보 (ADDITIONAL INFORMATION)

• Garlock® 특허 캠-락(Cam-Lock) 설계: GUARDIAN™의 특허받은 캠-락 설계는 보어(Bore) 내에서 뛰어난 유지력을 제공하는 동시에 프레스 도구 없이 손으로 쉽게 설치할 수 있게 합니다. 다른 설계의 간섭 압입 방식은 전용 도구가 필요하며 청동 조각 발생 및 보어 긁힘을 유발할 수 있습니다.
• 유니타이징 요소 (Unitizing Element): 특허받은 유니타이징 요소는 로터와 스테이터의 접촉을 방지합니다. 또한 작동 중 부품이 분리되어 조기 고장이 발생하는 것을 막아줍니다. 이 유니타이징 요소는 모든 KLOZURE® 금속 아이솔레이터 설계에 통합되어 있습니다.

​
