Garlock 갈록 Style 3D 믹서/교반기 씰 (Mixer/Agitator Seal)

Garlock Style 3D 믹서/교반기 씰 (Mixer/Agitator Seal)

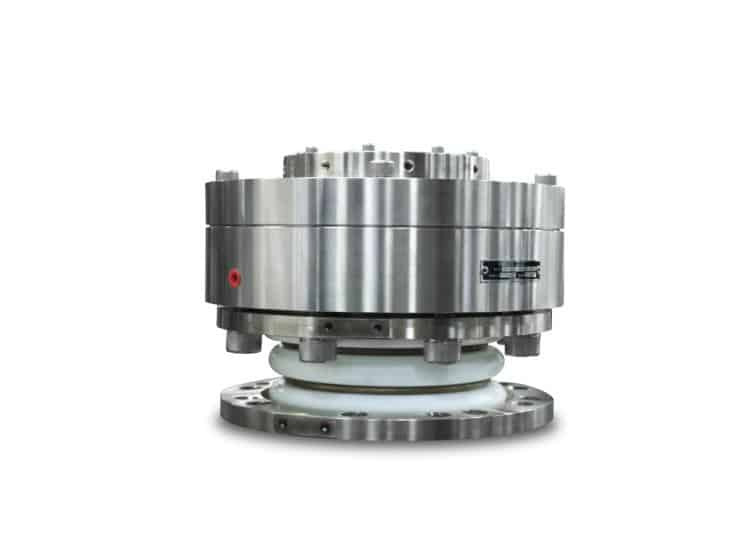

갈록의 카트리지 디자인 믹서 씰 (Cartridge design mixer seal)

3-D 믹서/교반기 씰은 모든 방향으로의 샤프트 움직임이 과도하고, 동시에 샤프트 밀봉이 반드시 필요한 장비에서 작동하도록 설계되었습니다. 3-D 씰은 최대 1.00 in / 25.4 mm의 샤프트 움직임을 수용할 수 있습니다. 본 3-D 씰은 P/S® 기술과 베어링을 밀봉 세트로 사용하여 씰 바디와 샤프트 사이의 평행 상태를 유지합니다. 신축 이음관(expansion joint)이 유연한 부품 역할을 하여 움직임을 흡수합니다. 크기가 더 큰 신축 이음관일수록 작은 것보다 더 많은 움직임을 수용할 수 있습니다. 간편한 정비를 위한 수리 키트(Repair kits)를 이용할 수 있습니다.

Garlock Style 3D 믹서/교반기 씰 (Mixer/Agitator Seal) ​



특징 및 장점 (FEATURES AND BENEFITS)

• 극심한 샤프트 움직임을 보정함
• 드라이 러닝(건식 운전, Can run dry) 가능
• 장비에 맞게 맞춤형 설계 가능
• 최대 1.000 in / 25.4 mm의 TIR(총 편심량), 압축 및 신장 변위 처리 가능

​

사양 (SPECIFICATIONS)

• 최소 샤프트 직경 (Minimum Shaft Diameter):
  • 1.000 in / 25.4 mm
• 최고 압력 (Maximum Pressure):
  • 150 psi / 10 bar
• 최대 진공 (Maximum Vacuum):
  • 립(lip)이 압력원 반대 방향을 향할 때 풀 진공(Full vacuum) 가능
• 최고 온도 (Maximum Temperature):
  • 300°F / 148.8°C
• 최고 표면 속도 (Maximum Surface Speed):
  • 2500 fpm / 12.7 m/s
• 슬리브 표면 조도 (Sleeve Finish):
  • 4 ~ 6 µin / 0.10 ~ 0.15 µm
• 슬리브 경도 (Sleeve Hardness):
  • 50 ~ 70 Rockwell C
• 슬리브 코팅 (Sleeve Coating):
  • 적용 분야에 따라 지정됨
• 총 편심량 (Total Indicated Runout - TIR):
  • 1 in / 25.4 mm
• 총 축 방향 변위 (Total Axial Movement - TAM):
  • 1 in / 25.4 mm (상세 변위량은 적용 분야별로 계산됨)

​

재질 (MATERIAL)

• 슬리브 및 씰 하우징 (Sleeve and seal housing):
  • 316SS, 20SS, Hastelloy, titanium
• 유연한 하우징 (Flexible housing):
  • PTFE, 316 SS, Hastelloy C® 276

​

적용 분야 (APPLICATIONS)

• 화학 (Chemical)
• 펄프 및 제지 (Pulp and paper)
• 광업 (Mining)
• 발전 (Power generation)

​
